AIYIMA A3001 Блок живлення 32V5A

Параметри:

Максимальна вихідна потужність: 300 Вт * 1 навантаження 4 Ом
Мікросхема підсилювача потужності: TPA3255D2
Мікросхема тембру: NE5532
Мікросхема постійного струму: 2596
Частотна характеристика повного діапазону частот: 20 Гц-20 кГц (±3 дБ)
Опір узгодження динаміків: 4-8 Ом
Спотворення: 0,03% при виході 1 Вт
Робоча напруга: DC24-35 В
Співвідношення сигнал/шум: ≥106 дБ
Вхідна чутливість: 0,775 В

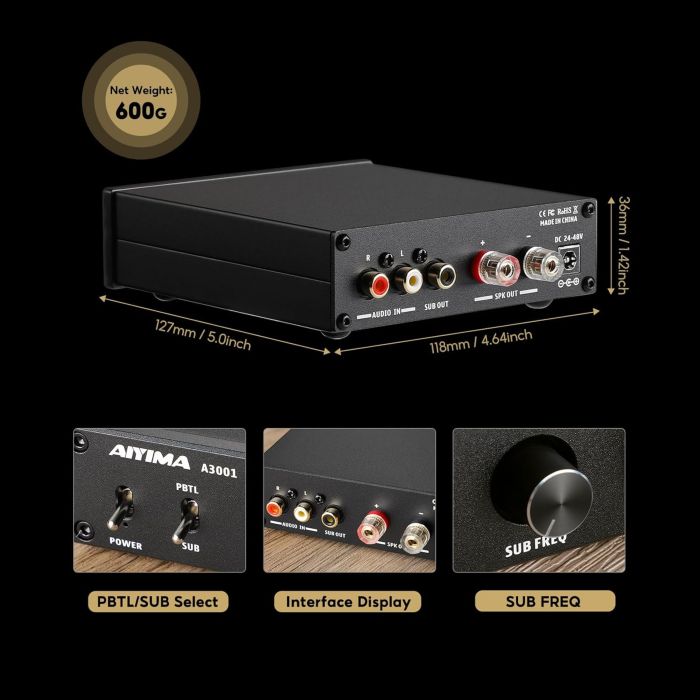

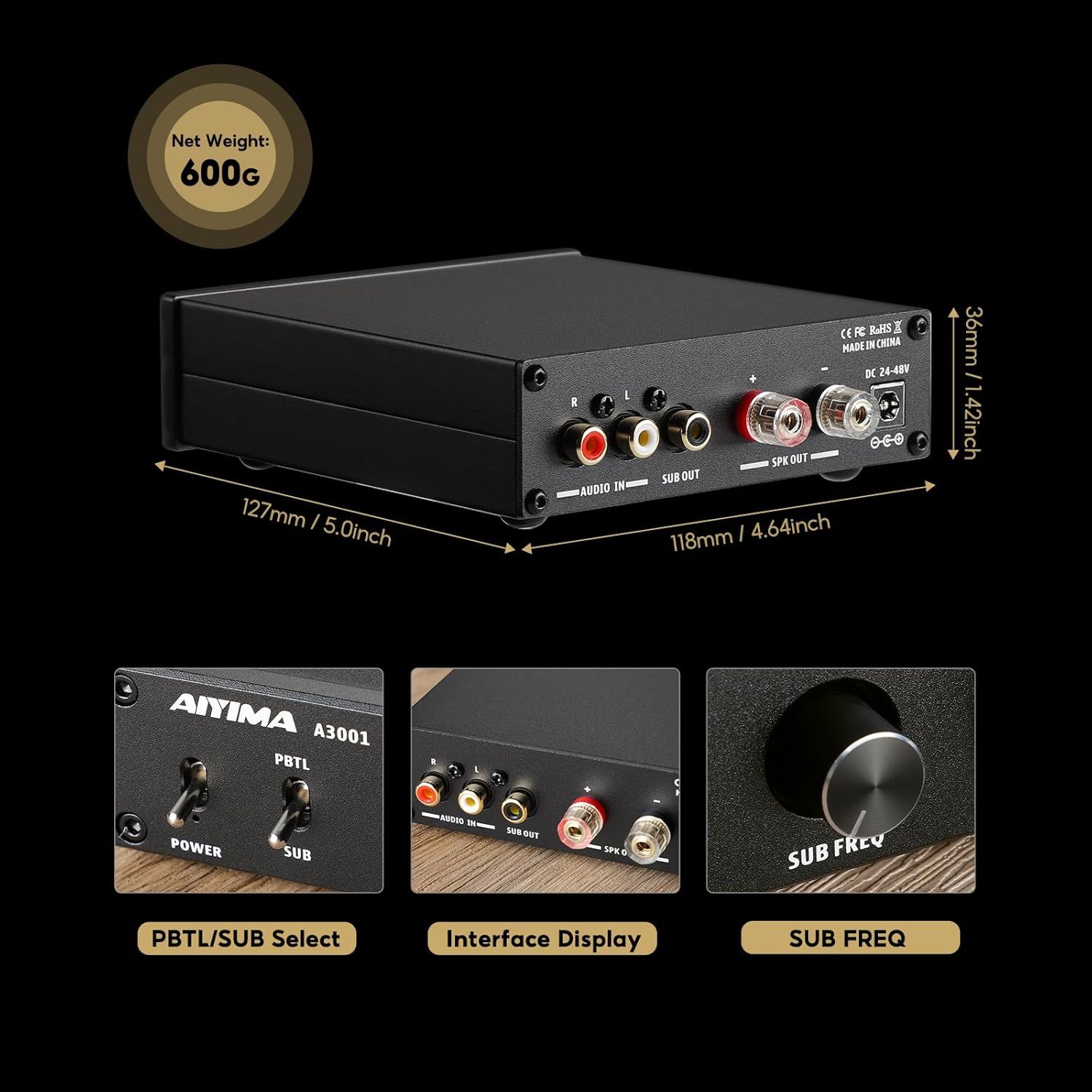

Розміри (Д*Ш*В): 120*117,5*36 мм (без виступаючої частини ручки)
Вага 1кг
Діапазон регулювання частоти зрізу басів: 40-300 Гц
Крут затухання басів: -12 дБ

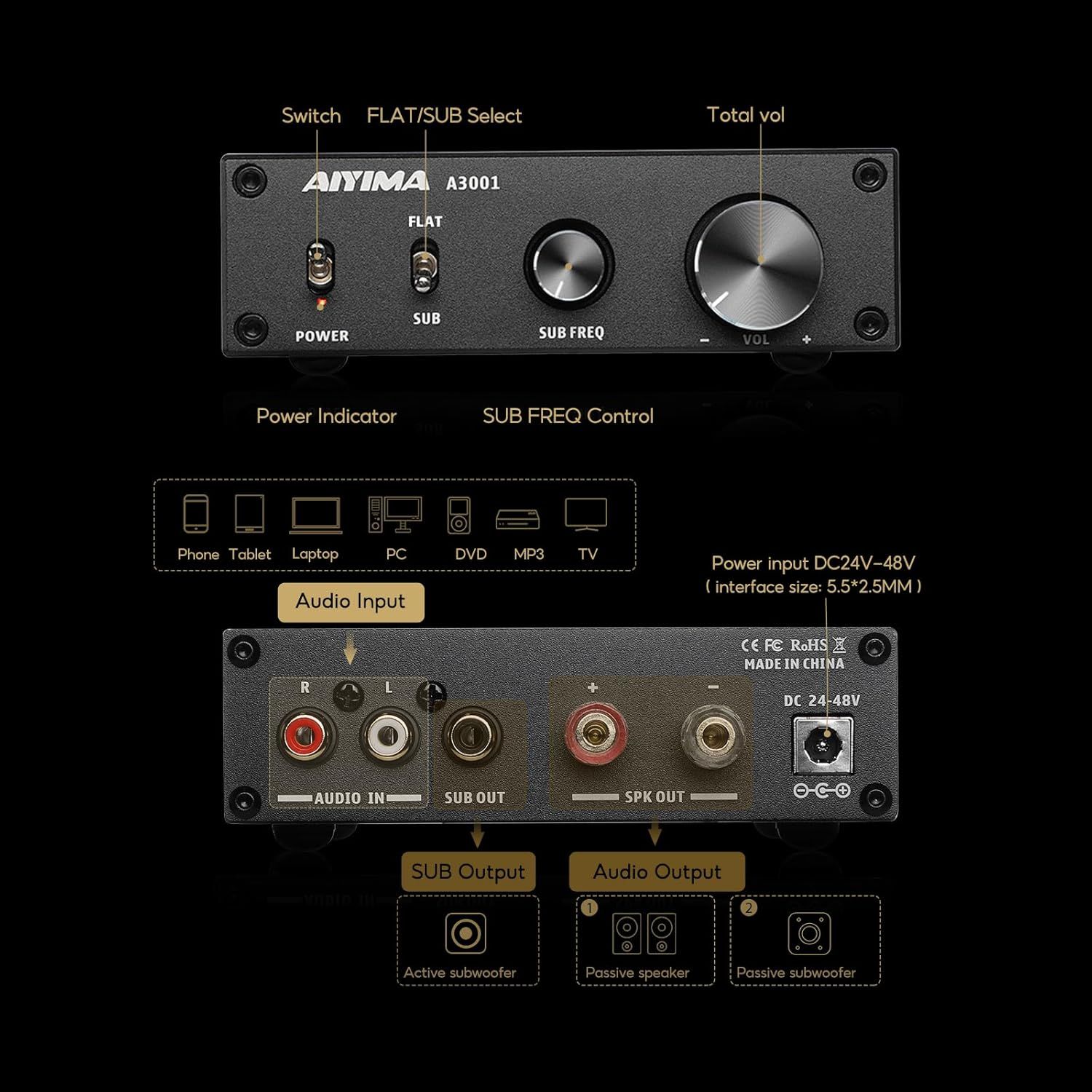

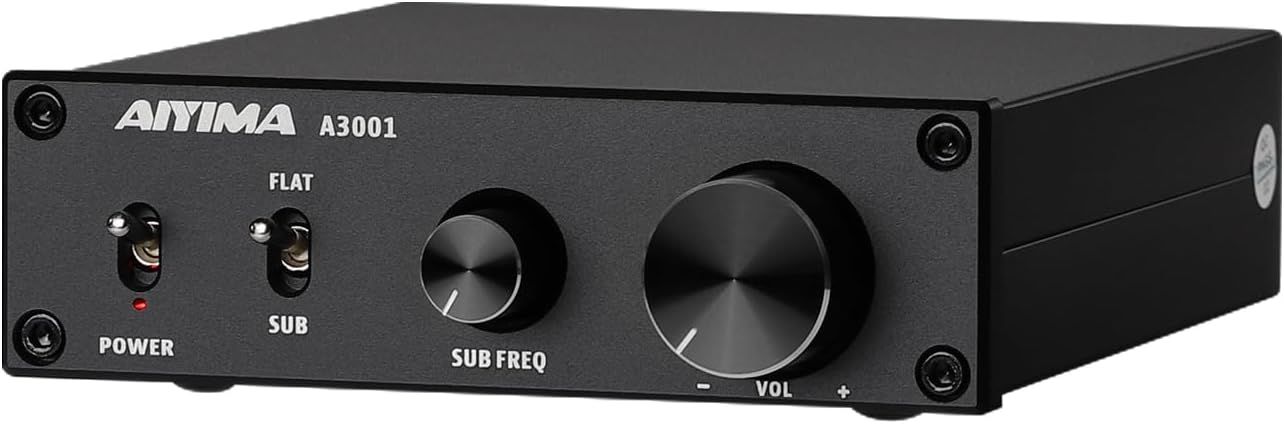

Опис панелі:

1. Вимикач живлення
2. Індикатор живлення
3. Перемикач режимів роботи повний/бас.
4. Ручка регулювання частоти підвищення басів (ручка доступна лише в режимі низьких частот)
5. Ручка регулювання гучності (збільшення гучності за годинниковою стрілкою, зменшення гучності проти годинникової стрілки)
6. Інтерфейс аудіовходу (наприклад, CD, декодер ЦАП, мобільний телефон, телевізор тощо, червоний до входу правого каналу, білий до входу лівого каналу)
7. Вихід низьких частот (підключено до активного сабвуфера, синхронізований вихід з підсилювачем)
8. Інтерфейс динаміка (червоний до позитивного, чорний до негативного)
9. Інтерфейс живлення (джерело постійного струму не повинно перевищувати 35 В)

Кроки роботи:

1. Переконайтеся, що ручка VOL (ГУЧНІСТЬ) знаходиться в мінімальному положенні.
2. Підключіть динамік відповідно до інструкцій на інтерфейсі задньої панелі, звертаючи увагу на різницю між позитивним та негативним значеннями.
3. Підключіть джерело аудіо, яке ви хочете використовувати.
4. Підключіть джерело живлення.
5. Виберіть потрібний режим роботи
6. Натисніть кнопку живлення.
7. Поверніть ручку за годинниковою стрілкою, щоб вибрати потрібний рівень гучності.
8. У режимі SUB частоту зрізу басів можна змінити, регулюючи ручку SUB FREQ.

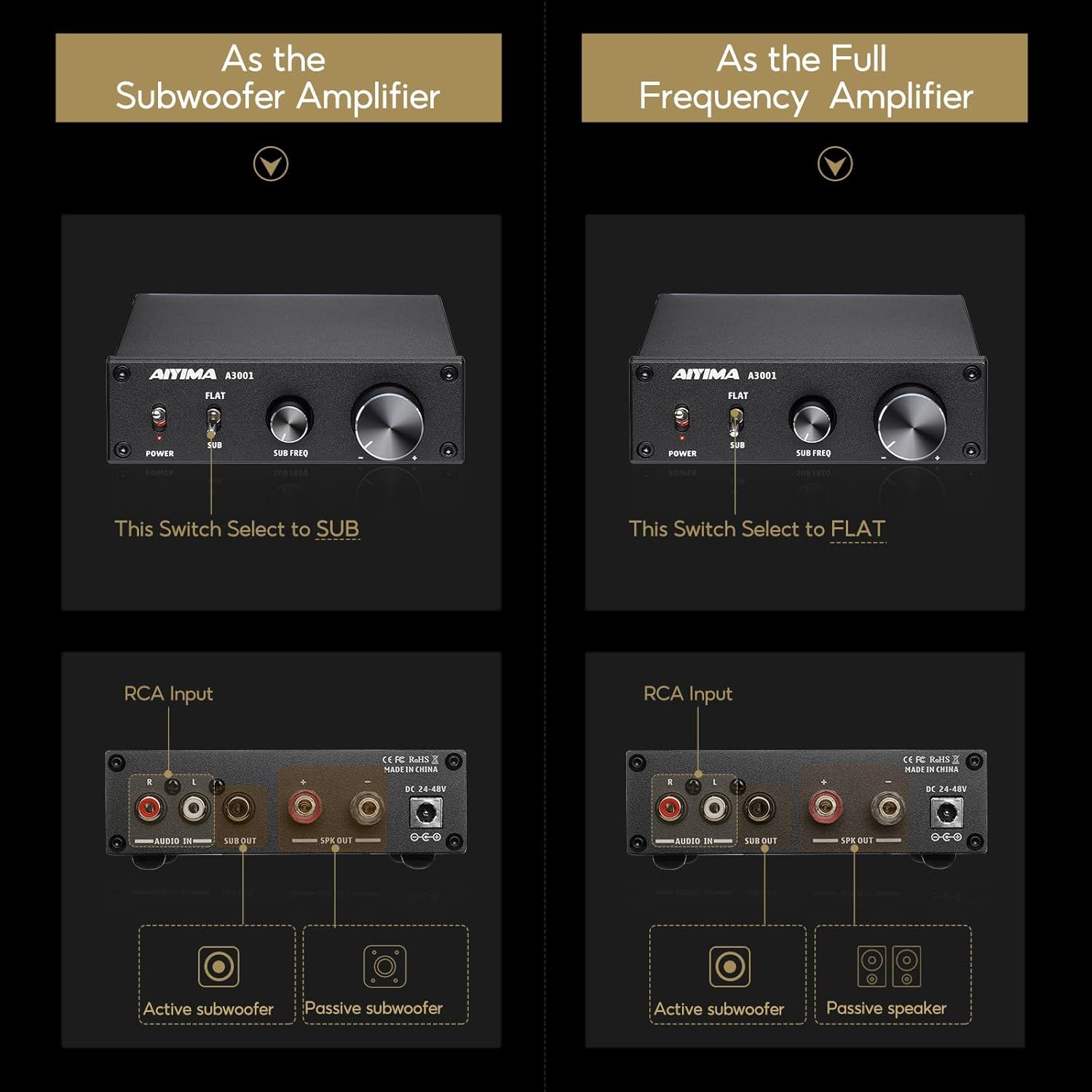

Перемикач PBTL/SUB:

Коли "PBTL/SUB" перемикається на "SUB", SPK OUT підключається до пасивного сабвуфера.

Коли "PBTL/SUB" перемикається на "PBTL", SPK OUT підключається до повнодіапазонного динаміка.
SUBOUT підключається до активного сабвуфера.
